Бункера-накопители отходов серии «БН»
Бункера-накопители (силосы) серии «БН» предназначены для накопления и хранения больших объемов легких сыпучих материалов: древесных опилок и стружки, пищевой и сельскохозяйственной продукции, гранулы полимеров и пластмасс, и т.д. Установки «БН» могут использоваться в качестве оперативных бункеров котельных установок с автоматической, механизированной подачей топлива в котлы для сжигания или в установки для брикетирования.
 |
 |
Рис. 1 Конструкция бункера-накопителя
Климатическое исполнение
- Северное исполнение. Для регионов, где температура воздуха в зимний период ниже -300 С
- Стандартное исполнение. Для регионов с умеренным климатом
Технические характеристики
|
Условное обозначение установки |
Объём бункера м³ |
Потребляемая мощность, кВт |
**Масса установки не более, кг |
| УВП-СЦ-18-БН-39 | 39 | 7,2* | 7000 |
| УВП-СЦ-18-БН-66 | 66 | 7,2* | 7900 |
| УВП-СЦ-20-БН-50 | 50 | 7,2* | 8000 |
| УВП-СЦ-20-БН-82 | 82 | 7,2* | 9000 |
| УВП-СЦ-22-БН-57 | 57 | 7,2* | 9000 |
| УВП-СЦ-22-БН-97 | 97 | 7,2* | 10100 |
| УВП-СЦ-22-БН-137 | 137 | 7,2* | 11200 |
| УВП-СЦ-24-БН-70 | 70 | 7,2* | 10000 |
| УВП-СЦ-24-БН-120 | 120 | 7,2* | 11200 |
| УВП-СЦ-24-БН-170 | 170 | 7,2* | 12400 |

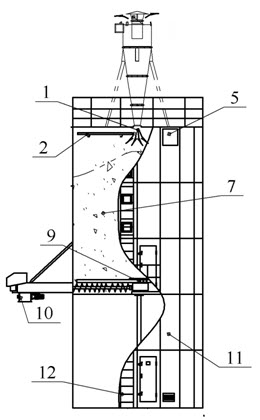

| УВП-СЦ-14…24-БН опора из панелей |

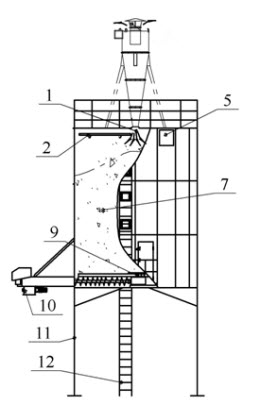

УВП-СЦ-14…24-БН опора на колоннах |
 |
 |
Где:
1 – Входное отверстие
2 – Штуцер G-2 подачи воды
3 – Выходное отверстие

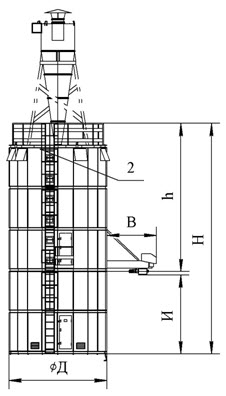

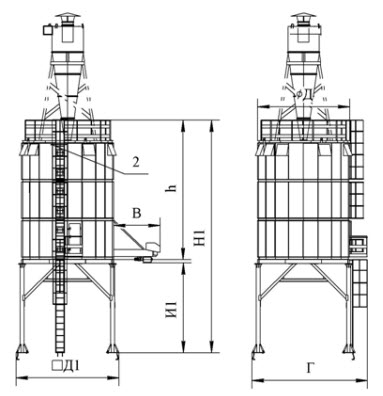

Габаритные и присоединительные размеры
| Условное обозначение установки |
Размеры, мм | ||||||||
| Н | Н1 | h | В | Г | ØД | Д1 | И | И1 | |
| УВП-СЦ-18-БН-39 | 9000 | 9860 | 5060 | 2300 | 5440 | 4480 | 4940 | 3600 | 4460 |
| УВП-СЦ-18-БН-66 | 10970 | 11830 | 7030 | 2300 | 5440 | 4480 | 4940 | 3600 | 4460 |
| УВП-СЦ-20-БН-50 | 9000 | 9860 | 5060 | 2300 | 5930 | 4960 | 5430 | 3600 | 4460 |
| УВП-СЦ-20-БН-82 | 10970 | 11830 | 7030 | 2300 | 5930 | 4960 | 5430 | 3600 | 4460 |
| УВП-СЦ-22-БН-57 | 9000 | 9860 | 5060 | 2300 | 6420 | 5430 | 5920 | 3600 | 4460 |
| УВП-СЦ-22-БН-97 | 10970 | 11830 | 7030 | 2300 | 6420 | 5430 | 5920 | 3600 | 4460 |
| УВП-СЦ-22-БН-137 | 12490 | 13800 | 9000 | 2300 | 6420 | 5430 | 5920 | 3600 | 4460 |
| УВП-СЦ-24-БН-70 | 9000 | 9860 | 5060 | 2300 | 6910 | 5910 | 6410 | 3600 | 4460 |
| УВП-СЦ-24-БН-120 | 10970 | 11830 | 7030 | 2300 | 6910 | 5910 | 6410 | 3600 | 4460 |
| УВП-СЦ-24-БН-170 | 12490 | 13800 | 9000 | 2300 | 6910 | 5910 | 6410 | 3600 | 4460 |
Полный каталог
Если у Вас возникли трудности в подборе установки по очистке воздуха, вопросы по аспирации и вентиляции Вашего производства, обращайтесь за консультациями к нашим специалистам.
